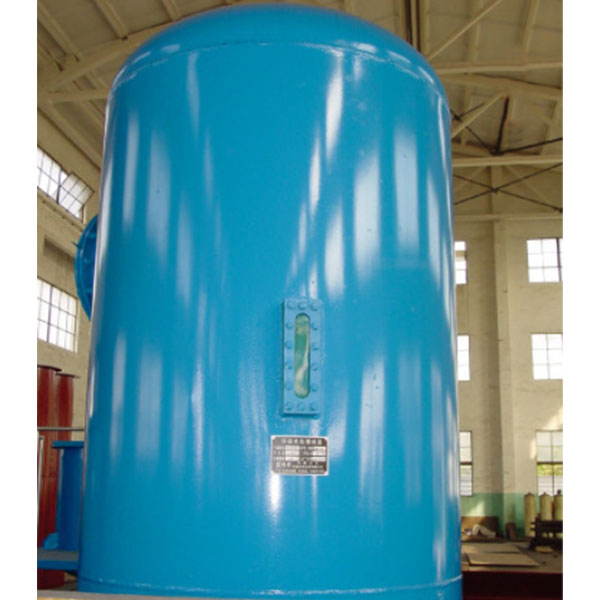

Среднескоростной фильтр
-
Промышленный многоэффектный испаритель
-
Комбинированная загрузка
-

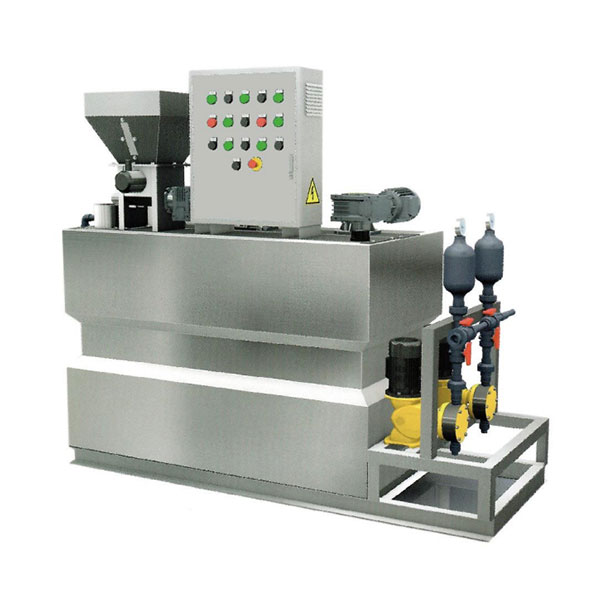

Промышленное дозирующее оборудование

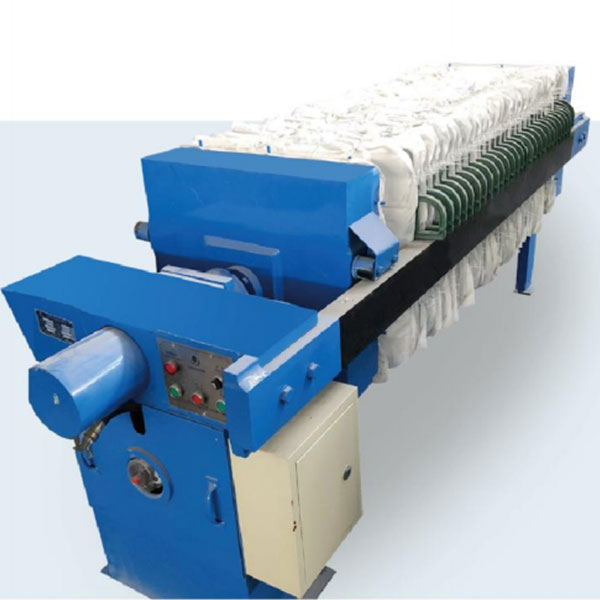

Фильтр-пресс пластинчатый и рамный
Пластинчато-рамный фильтр-пресс представляет собой устройство для периодической фильтрации под давлением, состоящее из рамы, включающей в себя секцию сжатия, упорную пластину, сжимающую пластину и поперечную балку.
Описание
маркер
Введение в продукт
Пластинчато-рамный фильтр-пресс представляет собой устройство для периодической фильтрации под давлением, состоящее из рамы, включающей в себя секцию сжатия, упорную пластину, сжимающую пластину и поперечную балку. В пластинчато-рамном фильтр-прессе фильтрующие пластины и рамы с каналами для фильтрата расположены параллельно, чередуясь между собой. Фильтрующая ткань зажата между каждым набором пластин и рам. Прессующий конец сжимает пластины и рамы, образуя фильтрационную камеру между каждой парой пластин.
Сфера применения
Химическая промышленность, краски, нефть, керамика, фармацевтика, сахарная промышленность, переработка крахмала, металлургия и очистка сточных вод.
Основные характеристики
Фильтр-прессы с пластинами и рамами подходят для суспензий с высокосжимаемыми или практически несжимаемыми фильтрационными кеками. Концентрация твердых частиц в подходящих суспензиях обычно не превышает 10 %, а рабочее давление обычно составляет от 0,3 до 1,6 мегапаскалей (МПа), хотя специализированные установки могут достигать 3 МПа и выше. Площадь фильтрации можно регулировать, изменяя количество используемых пластин и рам. Пластины и рамы обычно имеют квадратную форму, внутренние размеры рамы варьируются от 200 до 2000 миллиметров, а толщина рамы — от 16 до 80 миллиметров, что дает площадь фильтрации от 1 до 1200 квадратных метров. Пластины и рамы сжимаются с помощью ручного винта, электрического винта или гидравлических механизмов. Материалы включают дерево, чугун, литую сталь, нержавеющую сталь, полипропилен и резину.
Технические характеристики
| Технические характеристики и модели | Площадь фильтра (м²) | Размеры фильтрующей пластины (мм) | Толщина фильтрационного осадка (мм) | Толщина фильтрационного осадка (мм) | Количество фильтрующих пластин (шт.) | Количество рамок фильтра (шт.) | Давление фильтра (МПа) | Мощность двигателя (кВт) | Общий вес (кг) | Внешние размеры: длина × ширина × высота (мм) | Размеры фундамента (мм) | ||||
| L | B | D | H | C | |||||||||||
| Y4/450-30U | 4 | 500×500 | 30 | 60 | 9 | 10 | ≤0.5 | 2.2 | 860 | 2080×800×900 | 1570 | 390 | 800 | 560 | 450 |
| Y6/450-30U | 6 | 91 | 14 | 15 | 910 | 2380×800×900 | 1870 | ||||||||
| Y8/450-30U | 8 | 121 | 19 | 20 | 960 | 2680×800×900 | 2170 | ||||||||
| Y10/450-30U | 10 | 151 | 24 | 25 | 1010 | 2980×800×900 | 2470 | ||||||||
| Y12/450-30U | 12 | 182 | 29 | 30 | 1060 | 3280×800×900 | 2770 | ||||||||
| Y15/450-30U | 15 | 225 | 36 | 37 | 1130 | 3700×800×900 | 3190 | ||||||||
| Y16/450-30U | 16 | 243 | 39 | 40 | 1160 | 3880×800×900 | 3370 | ||||||||
| Y15/630-30U | 15 | 700×700 | 226 | 18 | 19 | ≤0.5 | 2.2 | 1725 | 2480×1000×1060 | 2170 | 560 | 1110 | 700 | 485 | |
| Y20/630-30U | 20 | 297 | 24 | 25 | 1993 | 3200×1000×1060 | 2530 | ||||||||
| Y30/630-30U | 30 | 452 | 37 | 38 | 2360 | 3980×1000×1060 | 3310 | ||||||||
| Y40/630-30U | 40 | 595 | 49 | 50 | 2788 | 4800×1000×1060 | 4130 | ||||||||
| Y30/890-35U | 30 | 890×890 | 35 | 524 | 23 | 24 | ≤0.5 | 2.2 | 2580 | 3740×1385×1250 | 2750 | 700 | 1270 | 759 | 480 |
| Y40/890-35U | 40 | 677 | 30 | 31 | 2925 | 4220×1385×1250 | 3240 | ||||||||
| Y50/890-35U | 50 | 852 | 38 | 39 | 3318 | 4880×1385×1250 | 3890 | ||||||||
| Y60/890-35U | 60 | 1027 | 46 | 47 | 3712 | 5440×1385×1250 | 4450 | ||||||||
| Y70/890-35U | 70 | 1201 | 54 | 55 | 4106 | 6000×1385×1250 | 5010 | ||||||||
| Y80/890-35U | 80 | 1376 | 62 | 63 | 4561 | 6560×1385×1250 | 5570 | ||||||||
Размеры фундамента (мм)
связаться с нами
Сопутствующие популярные продукты

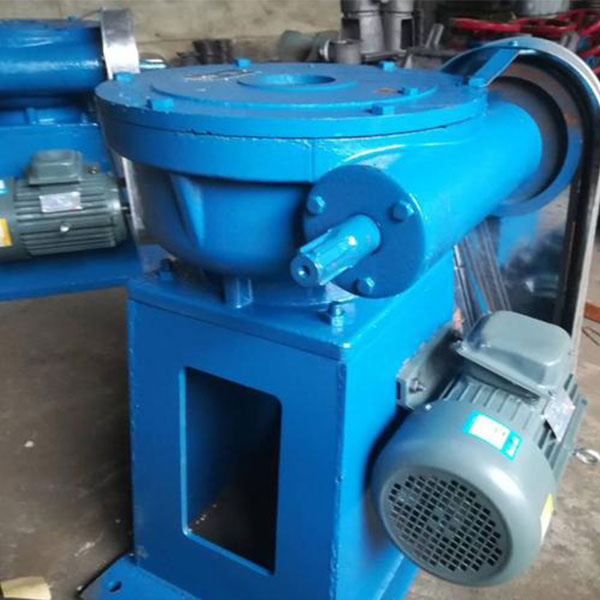

Гидравлический привод затвора типа QS
Электрическая лебедка использует механизм передачи с винтом и гайкой для управления затворами шлюзов и водосбросов. Приводные винты имеют трапециевидную резьбу и оснащены плоскими подшипниками, что обеспечивает такие преимущества, как простота установки и обслуживания, а также легкая и гибкая работа.

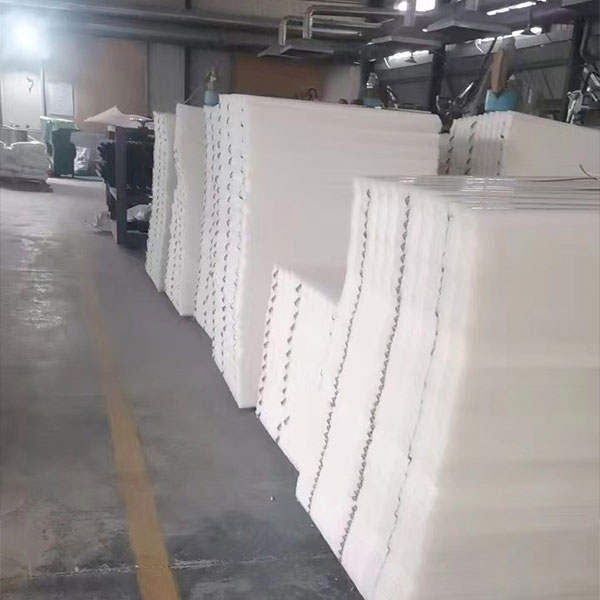

Наклонный пластинчатый наполнитель
Сборные конфигурации включают наклонные и вертикальные трубопроводы. Наклонные трубчатые наполнители сотовой конструкции в основном используются для осаждения и пескоотделения. За последнее десятилетие они получили широкое распространение в проектах водоснабжения и водоотведения, зарекомендовав себя как стандартное оборудование для очистки воды.

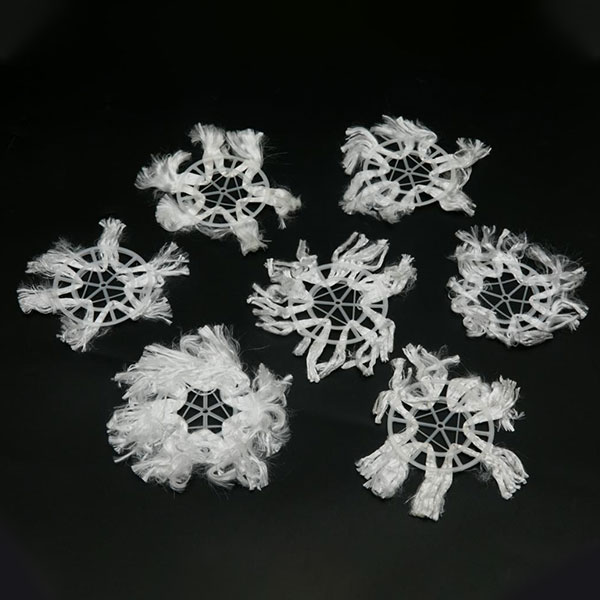

Комбинированная загрузка
Комбинированная набивка была разработана на основе мягких и полумягких набивных материалов, объединив преимущества обоих типов. Ее конструкция отличается большими пластиковыми кольцами с двойным ободом, заменяющими традиционные пластиковые дисковые зажимы, с пропитанными альдегидом волокнами или полиэфирными нитями, прижатыми к краю кольца, что обеспечивает равномерное распределение волокон.
Ленточный конвейер
Ленточные конвейеры подходят для использования в химической, металлургической, угольной, гидроэнергетической и строительной отраслях. Они могут транспортировать различные сыпучие материалы, такие как куски и гранулы, и поэтому часто используются в сочетании с грохотами или обезвоживающими машинами на городских очистных сооружениях для транспортировки отходов грохота или обезвоженного ила.

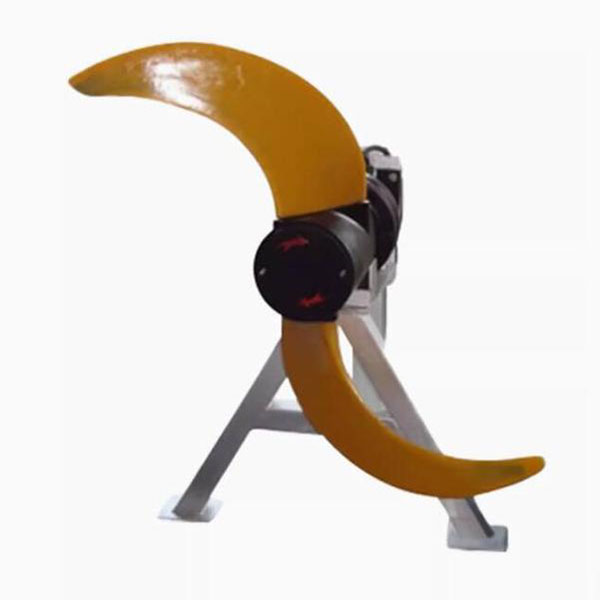

Подводные токовые двигатели
Погружные пропеллерные смесители являются важным оборудованием для очистки сточных вод, в первую очередь используемым в аэрационных резервуарах и анаэробных реакторах на промышленных и муниципальных очистных сооружениях. Они облегчают такие процессы, как нитрификация, денитрификация и удаление фосфора, создавая тангенциальный поток с низким сдвигом.

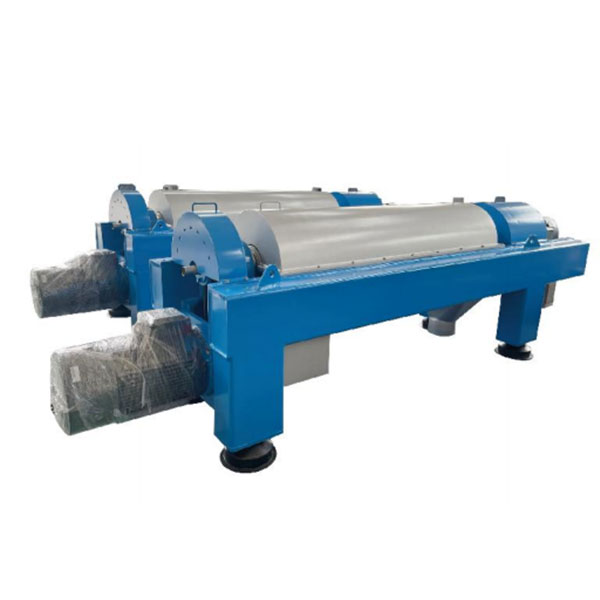

Горизонтальный шнековый центробежный дегидратор
Горизонтальная винтовая центробежная обезвоживающая машина использует принцип центробежной седиментации для отделения буровых суспензий. Твердые частицы выгружаются через выпускное отверстие на малом конце барабана с помощью лопастей на винтовом конвейере, а жидкая фаза переливается через переливной отверстие на большом конце барабана. Этот непрерывный цикл обеспечивает бесперебойное разделение.

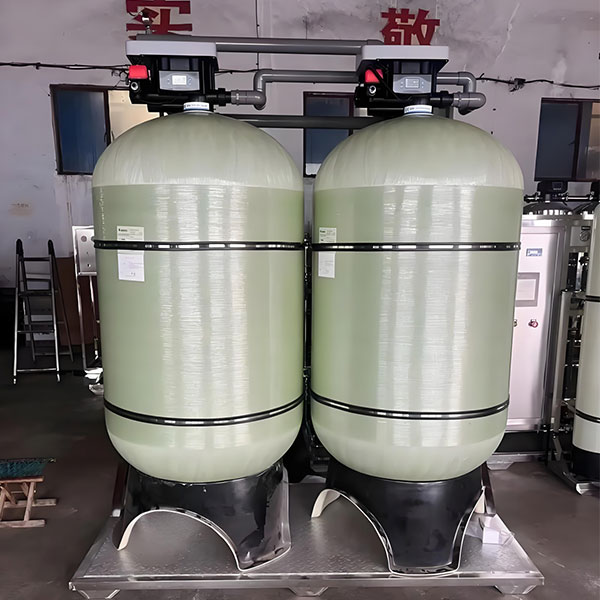

Оборудование для умягчения воды
Оборудование для умягчения воды, как следует из названия, представляет собой аппараты, предназначенные для снижения жесткости воды путем удаления в первую очередь ионов кальция и магния. В процессе умягчения такое оборудование снижает общее содержание солей в воде.

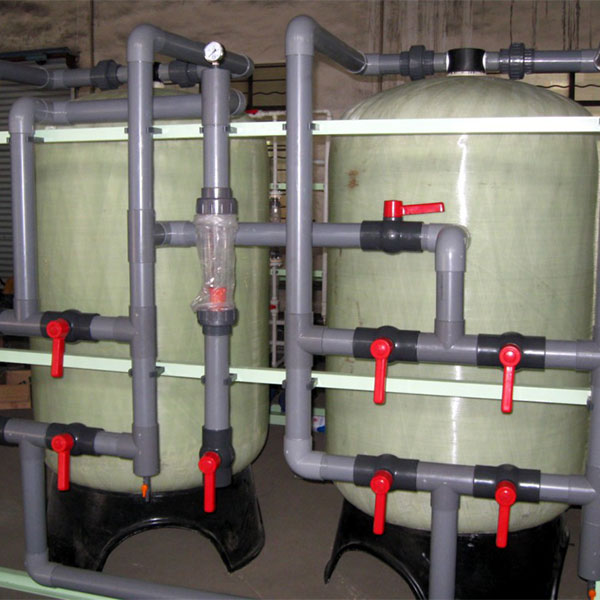

Промышленные ионообменники
Ионообменное оборудование представляет собой традиционную, технологически зрелую систему опреснения воды. Его принцип заключается в обмене ионов между ионообменной смолой и ионами того же заряда, присутствующими в предварительно обработанной воде, в определенных условиях, что позволяет достичь таких функций, как умягчение, удаление щелочей и удаление солей.
Роторный микрофильтр
Ротационный микрофильтр (внутреннее питание) Подходит для отделения твердых частиц от жидкости в промышленных сточных водах, способен удалять взвешенные частицы размером более 0,2 мм. Загрязненная вода подается плавно и равномерно через буферный вход в вращающийся сетчатый цилиндр.
Погружной миксер
Погружные смесители, также известные как погружные пропеллеры, используются в процессах очистки сточных вод для перемешивания и взбалтывания стоков, содержащих взвешенные твердые частицы, шламы и промышленные технологические жидкости. Они создают водный поток, улучшают функциональность смешивания и предотвращают осаждение осадка, служа важным оборудованием в процессах очистки муниципальных и промышленных сточных вод.

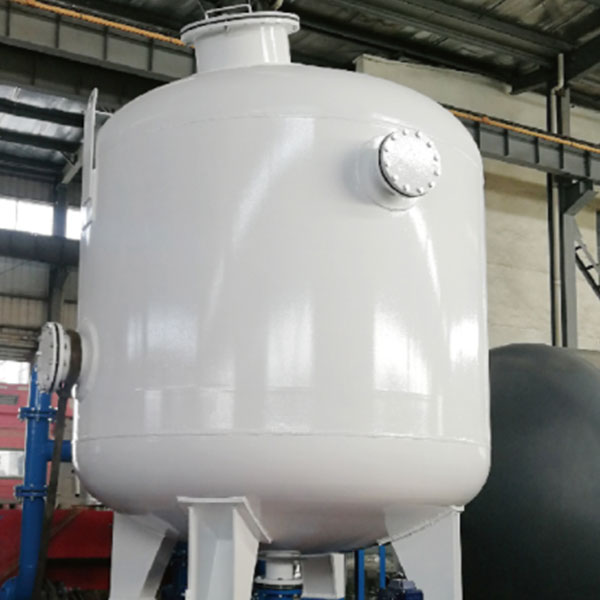

Фильтр для удаления марганца
Оборудование серии CTM для удаления железа и марганца подходит для удаления железа и марганца из грунтовых вод с содержанием железа менее 10 мг/л и максимум 15 мг/л, а также значением pH не менее 55. После очистки содержание железа в воде составляет менее 0,3 мг/л, что соответствует национальному стандарту качества питьевой воды GB5749-85.

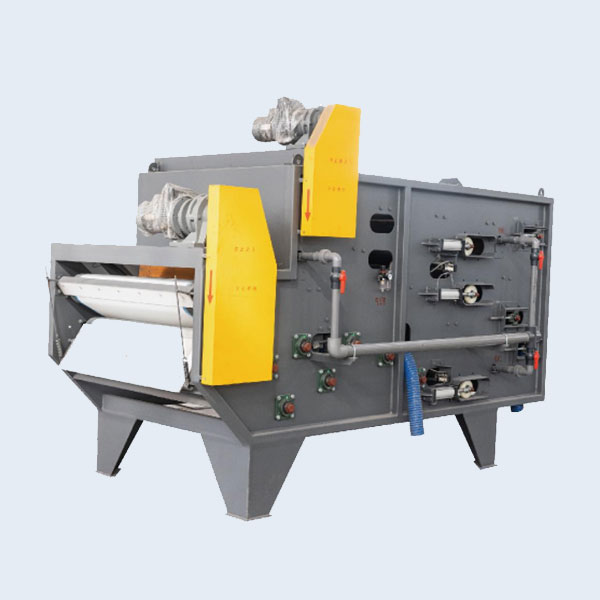

Ленточный фильтр-пресс
Ленточный фильтр-пресс — это высокоэффективное устройство для непрерывной обработки осадка, которое объединяет функции концентрирования и фильтрации. Оно подходит для обезвоживания и отделения различных осажденных или взвешенных материалов и находит широкое применение в обезвоживании осадка в таких отраслях, как химическая переработка, металлургия, горнодобывающая промышленность, производство продуктов питания, производство бумаги, муниципальная канализация и очистка сточных вод.

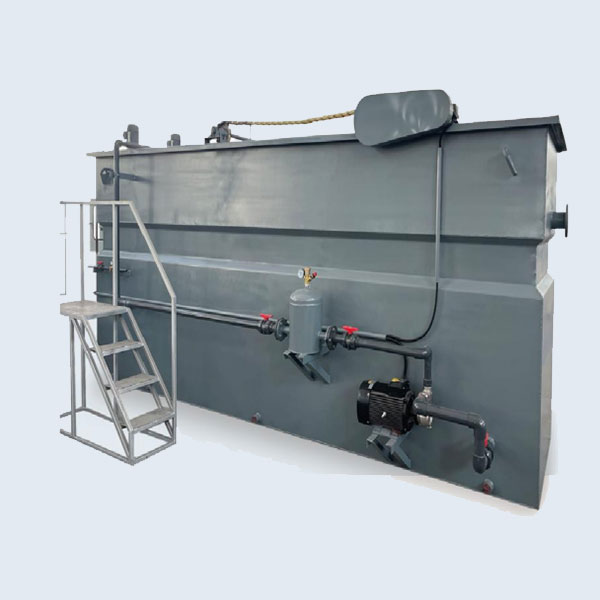

Флотационное оборудование
Принцип работы и область применения установки горизонтальной флотации растворенным воздухом в основном такие же, как и у других флотационных систем, однако она отличается значительными конструктивными нововведениями.

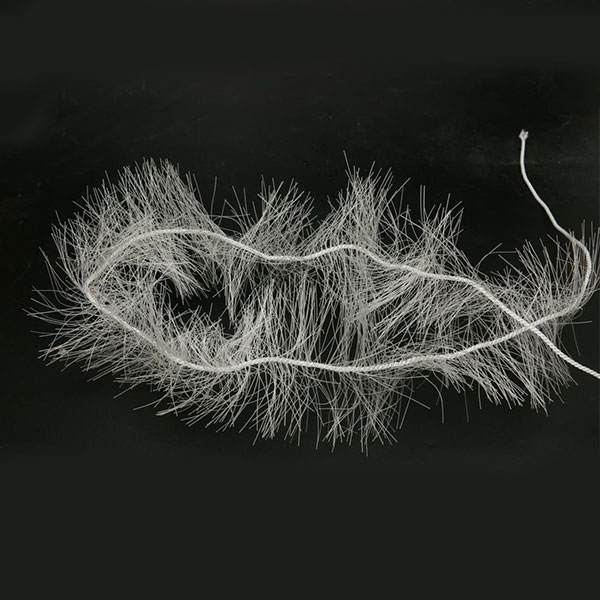

Эластичный наполнитель
Эластичные наполнители, блоки, образующие биопленку, легко извлекаемые из формы, отличный рост и обновление биопленки, высокая устойчивость к ударным нагрузкам, высокая степень удаления ХПК, превосходная эффективность очистки и отличные аэрационные характеристики. Возможность многоуровневого столкновения пузырьков и плотного разрезания, что значительно улучшает перенос и использование кислорода.

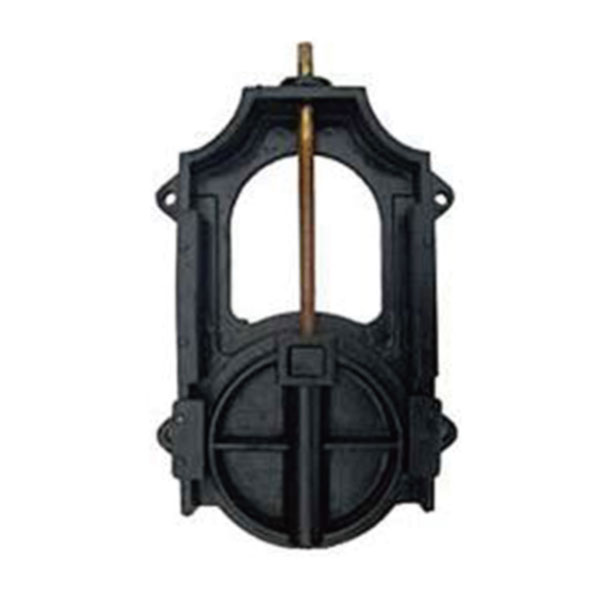

Затвор
Чугунные и бронзовые круглые шлюзовые затворы — это тип небольших плоских затворов, широко используемых в проектах по водозабору и транспортировке воды, муниципальном строительстве, водоснабжении и водоотведении, а также в сельскохозяйственном орошении. Обычно они устанавливаются на входах в каналы и водопропускные трубы и служат в качестве рабочих затворов для регулирования потока и контроля уровня воды или в качестве затворов для технического обслуживания, закрывающих отверстия и препятствующих потоку воды.

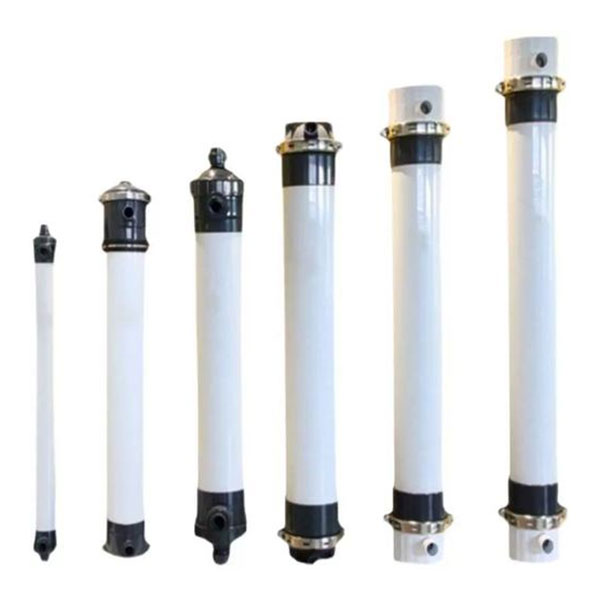

Ультрафильтрационная мембрана
